汽车充电桩设计

发布时间:2019-06-12
浏览次数:5442 次

    汽车充电桩,深圳汽车充电桩外观结构设计公司-设计的汽车充电桩其功能类似于加油站里面的加油机,可以固定在地面或墙壁,安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内,可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接,输出端都装有充电插头用于为电动汽车充电。

名称:汽车充电桩外观结构设计

尺寸:600mm×250mm×1800mm

材质:钣金

颜色:黑色

设计编号:GY1405

设计周期:14天

合作流程:从产品外观设计、到结构研发、

售后服务:在合作有效期内,凡是出现设计带来的相关问题,我们将一一跟踪到底,直到客户满意为止。

汽车充电桩外观结构设计: 咨询电话:0755-27971758

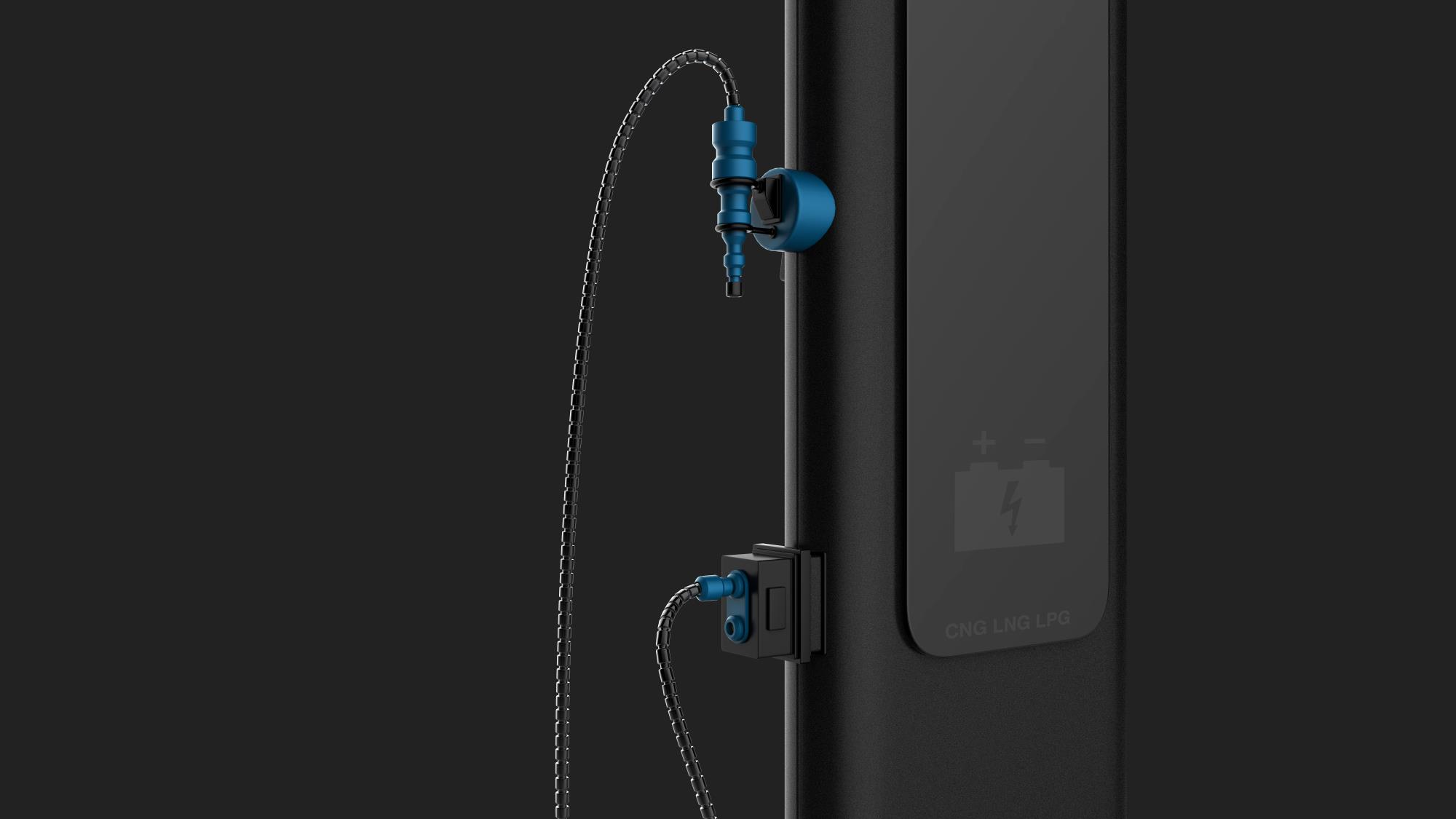

汽车充电桩设计

深圳充电桩设计

为客户提供汽车充电桩外观结构设计

汽车充电桩设计

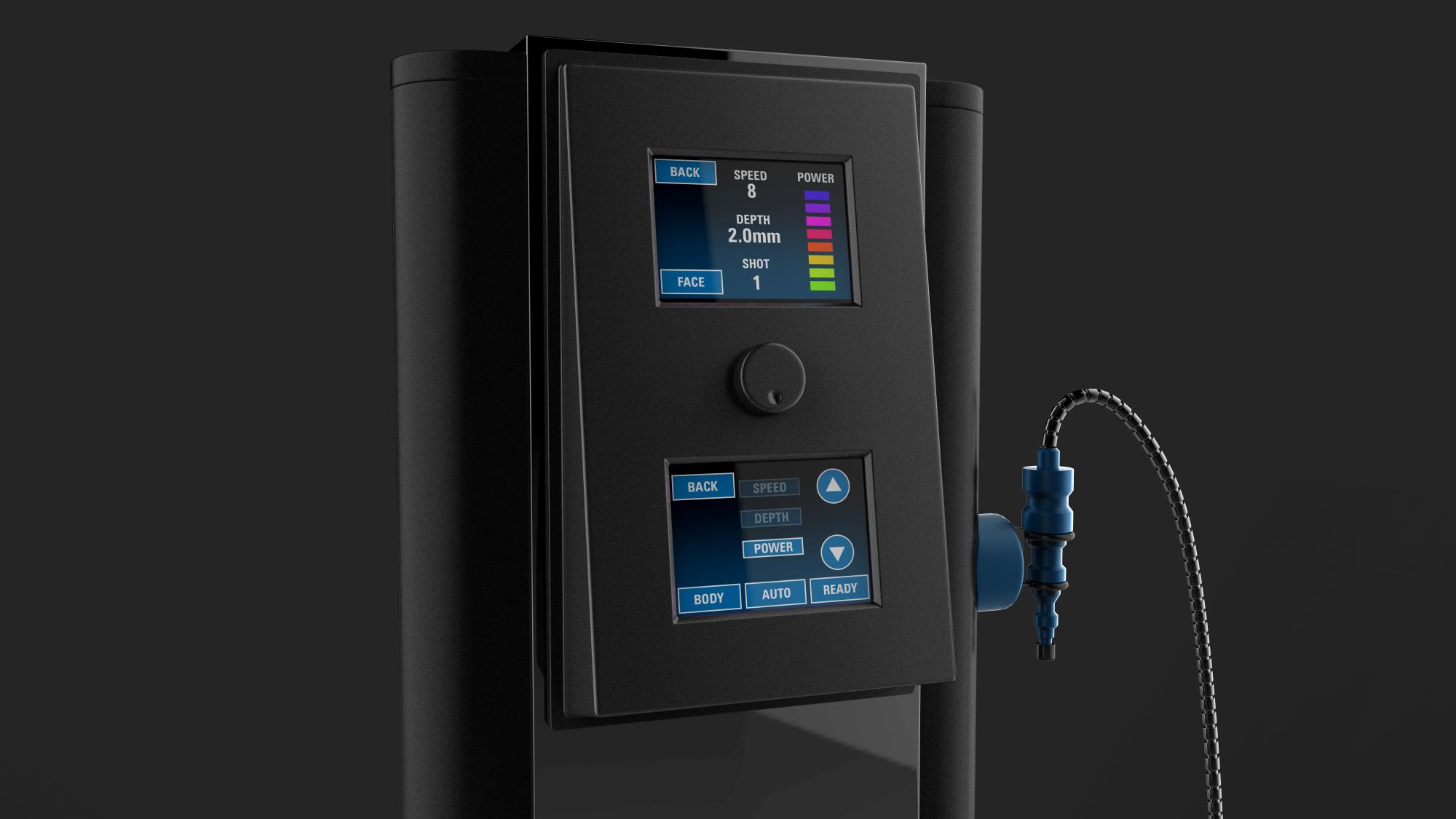

    深圳汽车充电桩外观结构设计公司的充电桩一般提供常规充电和快速充电两种充电方式,人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用,进行相应的充电方式、充电时间、费用数据打印等操作,充电桩显示屏能显示充电量、费用、充电时间等数据。

深圳工业设计公司的技术要求:交流式充电桩(栓)技术要求
1、汽车充电桩设计环境条件要求
① 工作环境温度:-20℃~+50℃;
② 相对湿度:5%~95%;
③海拔高度:≤1000m;
④ 安装地点:户外;
⑤ 抗震能力:地面水平加速度 0.3g;
地面垂直加速度 0.15g;
设备应能承受同时作用持续三个正弦波,并且安全系数应大于1.67;
2、汽车充电桩设计结构要求
① 交流充电桩(栓)壳体应坚固;
② 结构上须防止手轻易触及露电部分;
③交流充电桩(栓)应选用厚度1.0以上钢组合结构,表面采用浸塑处理,并充分考虑散热的要求。充电桩(栓)应有良好的防电磁干扰的屏蔽功能;
④ 充电桩(栓)应有足够的支撑强度,应提供必要设施,以保证能够正确起吊、运输、存放和安装设备,且应提供地脚螺栓孔;
⑤ 桩(栓)体底部应固定安装在高于地面不小于200mm的基座上。基座面积不应大于500mm×500mm;
⑥ 桩(栓)体外壳应采用抗冲击力强、防盗性能好、抗老化的材质;
⑦ 非绝缘材料外壳应可靠接地;
3、汽车充电桩设计电源要求
① 输入电压:单相220V;
② 输出功率:单相220V/5KW;
③ 频率:50Hz±2Hz;
④ 允许电压波动范围为:单相220V±15%;
4、汽车充电桩设计电气要求
① 插头与插座正确连接确认成功后,带负载可分合电路方可闭合,实现对插座的供电;
② 漏电保护装置应安装在供电电缆进线侧;
③ 低压配电设备及线路的保护应满足《低压配电设计规范》(GB/50053)中的相关规定;
④ 对IT系统配电线路,当第一次接地故障时,应由绝缘监察装置发出音响或灯光信号,当发生第二次异相接地故障时应由过电流保护电器或漏电电流动作保护器切断故障电路;
⑤ 照明配电系统中,照明和插座回路不宜由同一回路供电。插座回路的电源侧应设置剩余 电流动作保护装置,其额定动作电流为30mA;
5、汽车充电桩设计安全防护功能
① 交流充电桩(栓)应具备急停开关,可通过手动或远方通信的方式紧急停止充电;
② 交流充电桩(栓)应具备输出侧的漏电保护功能;
③ 交流充电桩(栓)应具备输出侧过流和短路保护功能;
④ 交流充电桩(栓)应具有阻燃功能;



汽车充电桩外观结构设计找深圳冠艺工业设计公司
